今天要和大家介紹的機器是不斷電系統 UPS（Uninterruptible Power Supply）。而不斷電系統是什麼呢？簡單的說，就是當停電的時候可以讓後端的設備不會立即性的斷電。進而造成硬體上的損壞或是資料的遺失。UPS有很多種類型，這次介紹的是APC Smart-UPS 1500RM2U。
以下節錄一段原廠的說明：
APC 不斷電系統 (UPS) 專門用來防止您的電腦和其他重要電子設備遭受斷電、電壓變低、突降和突波的影響。此 UPS 能過濾掉市電線路上小的電壓脈動，並且在發生大的電壓干擾時；通過從內部將市電線路斷開來避免影響您的設備。
UPS 用其內部的電池提供不間斷電源，直到市電線路恢復正常為止。畢竟因為客戶族群和售價的關係，所以一般在市面上賣場內比較不容易看到機房內的設備。這一次剛好有這機會來幫大家做初步的機器外觀介紹。
首先看到外箱上面，有很明顯型號。
拆箱後的機器照片，先來張正面吧～
再把正面的蓋子打開就可以看到電池連接線及警告標語。
再來是側邊（含機架套件）～
以後最後的背面（插座連接孔）
這一台的輸入連接類型為NEMA 5-15P。
輸出連接類型也為NEMA 5-15R，共六組。
機架滑軌套件以及說明文件。

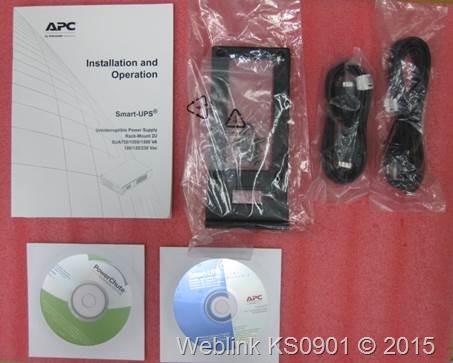

隨機配件有耳朵、光碟、說明書、連接線。

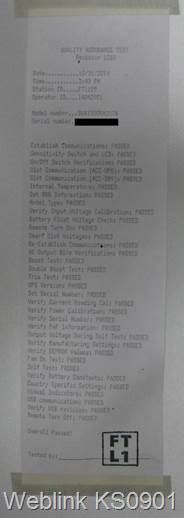

而每台機器上面都有原廠詳細測試的出廠報告。
外觀、配件都檢查完畢之後將機器安裝好。
確定都沒問題之後可長按TEST鍵直到聽到『嗶』的一長音。

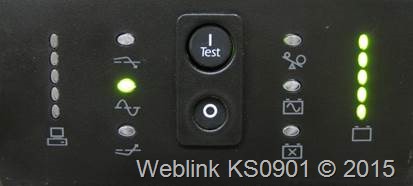

開機後機器會先自我測試一下，一切正常的話所顯示的燈號就像下圖這樣。
正常開機完後就可以把負載給接上去了，最左邊的燈號是負載燈；亮越多表示負載越高。
請記得盡量不要讓他亮超過三個燈，畢竟停電時UPS本身也是一個負載。
最後再跟大家介紹一下面板燈號上的符號代表的意思，依照順序幫大家說明：
此指示燈發亮代表 UPS 正在調低過高的市電電壓
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
當 UPS 向連接的設備提供市電時 在線指示燈就會發亮
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
此指示燈發亮代表 UPS 正在調高過低的市電電壓
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
當發生過載情況時 UPS 發出持續的警報聲且指示燈發亮
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
當 UPS 使用電池向連接的設備供電時 電池供電指示燈就會發亮
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
電池指示燈發亮 通知要換電池
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
開機/關器鈕
