管理型Switch設定VLAN
以下我們以XGS-4528F為例，來介紹Layer3 Switch的基本VLAN設定作業．
本例中我們將新增一組VLAN：VLAN ID 2，並指定埠1、2、3三個port為VLAN2．
有2個步驟要作：
步驟一：新增VLAN．
將電腦接在第24埠（埠1、2、3外的任一埠都可），以預設管理IP 192.168.1.1來連入Switch．

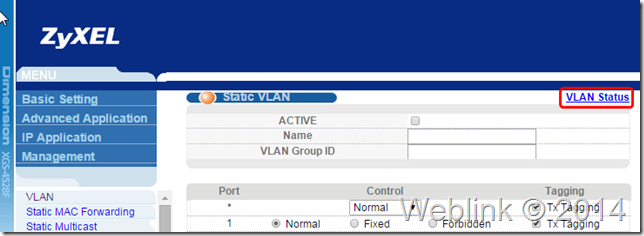

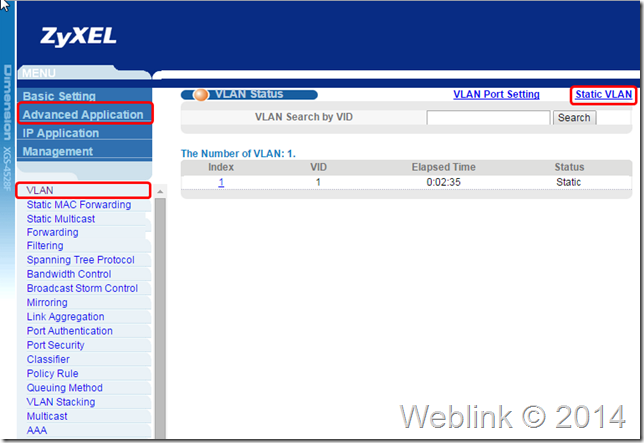

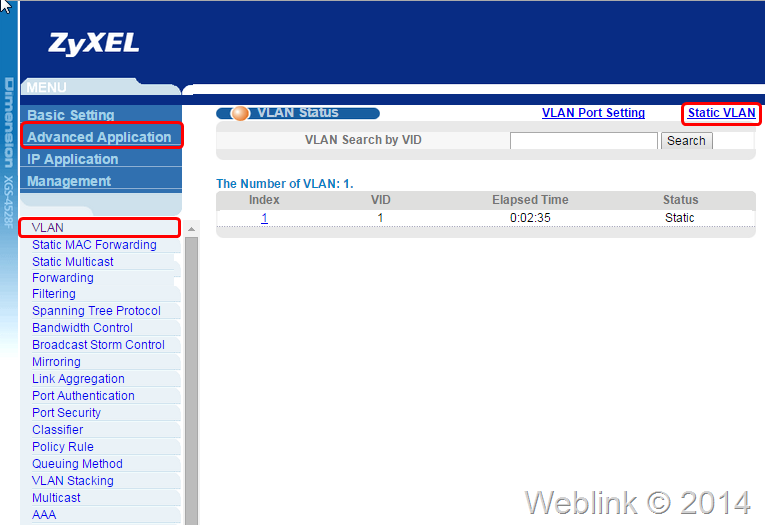

登入Web管理頁面後，在左方選單點選 Advanced Application，再於左下方的子選單點VLAN，會見到VLAN Status畫面，點按右上方的Static VLAN，參考下圖．

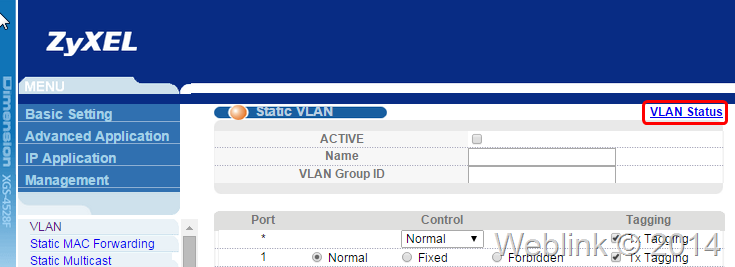

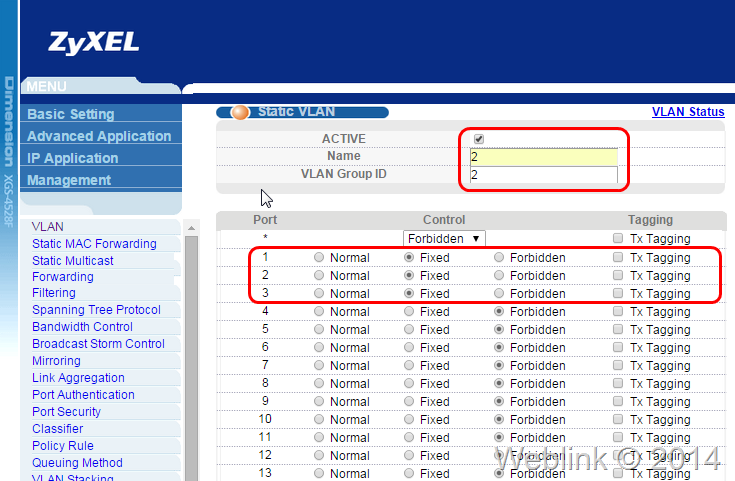

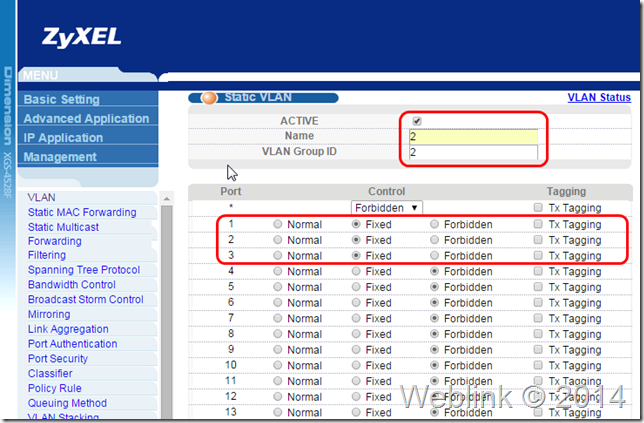

勾選ACTIVE，Name欄位為方便識別名稱，重點是VLAN Group ID，就是VLAN ID，這裡我們設定為2；利用Control下拉選單先將所有埠都設為Forbidden及取消Tx Tagging，再將所要的1、2、3埠點選成Fixed即可，參見下圖．

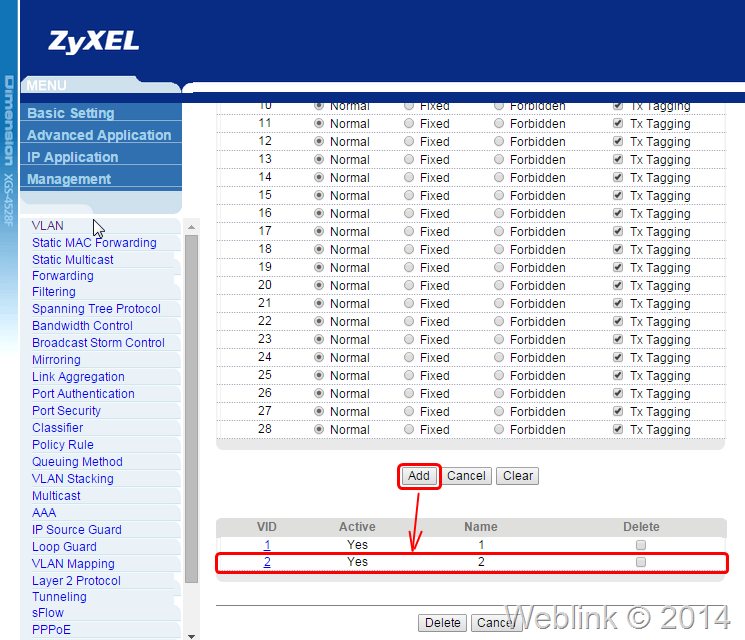

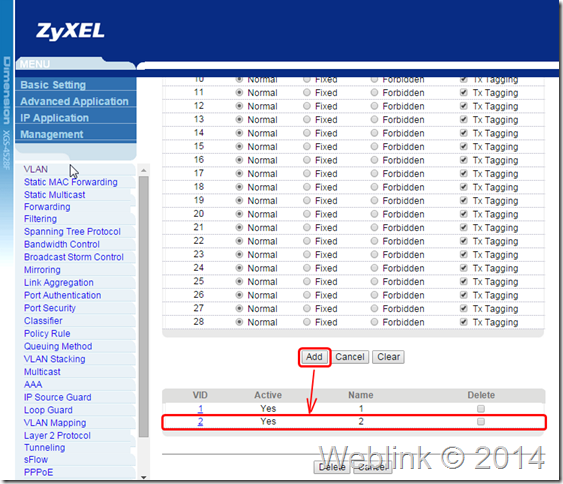

記得將畫面捲動到底下按下Add，新增VLAN才會生效；會直接在畫面下方見到VID 2的VLAN已產生，請見下圖．
按選畫面右上方的VLAN Status．

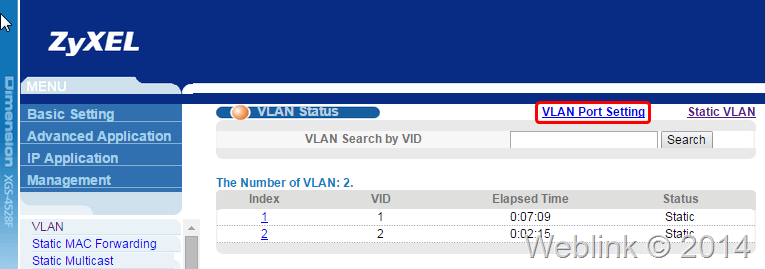

回到VLAN狀態頁面，跟圖一比較，可以看到多了一組VLAN，共2組VLAN．
步驟二：設定PVID．

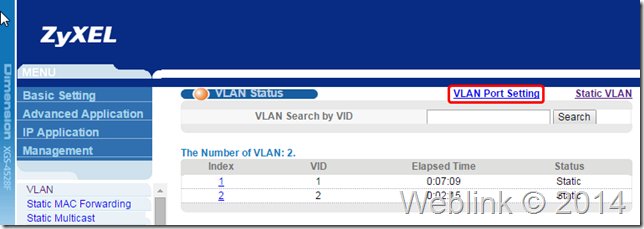

按選畫面上方的VLAN Port Setting，參見下圖．

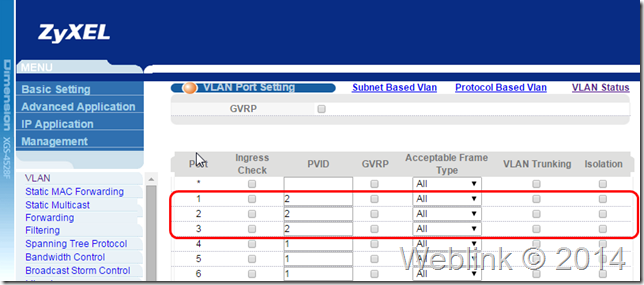

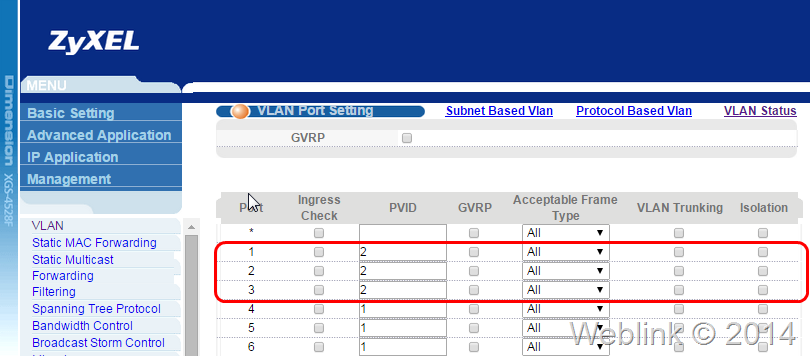

設定埠1、2、3三個port的PVID為2，如下圖．

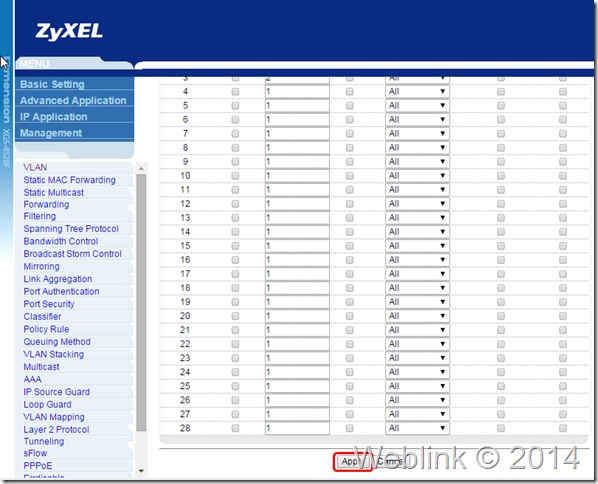

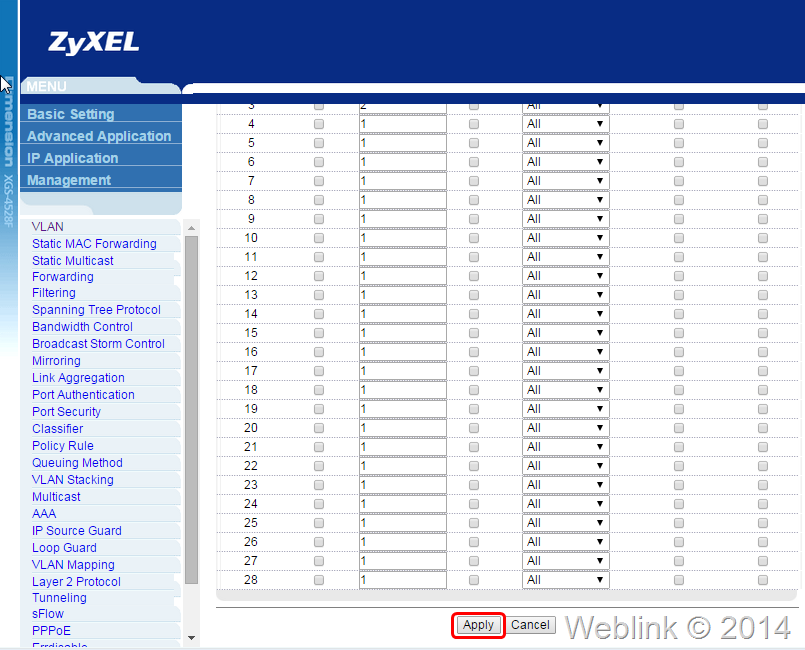

將畫面捲動到最底，按下Apply．

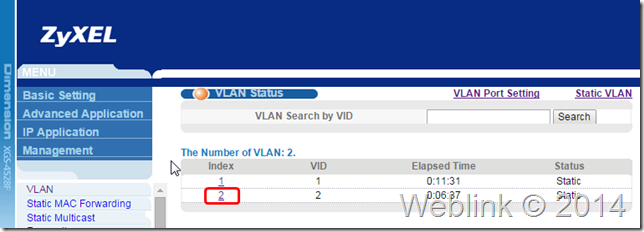

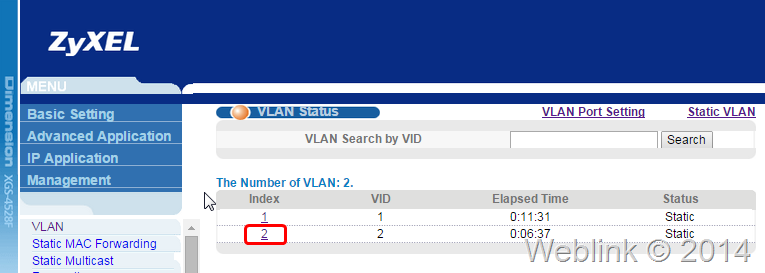

VLAN設定完成．若要查看設定結果，在VLAN Status頁面點按Index 2的VLAN連結．

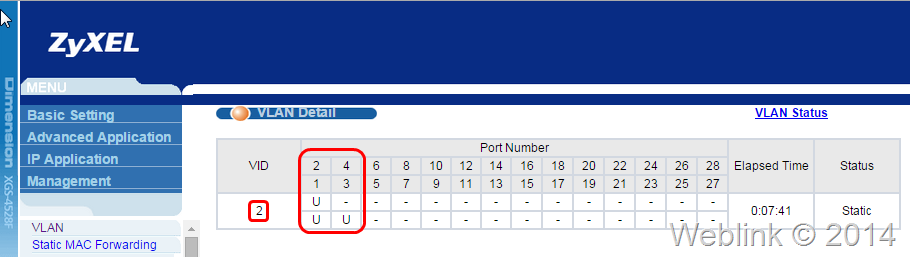

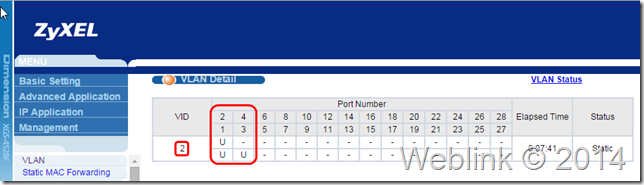

可以見到埠1、2、3三個port在VID2的VLAN裡，模式為U (Untagged)．
接著我們來設定Layer3 Switch的VLAN Interface IP，讓VLAN2的設備可以繞通到VLAN1並可正常上網．

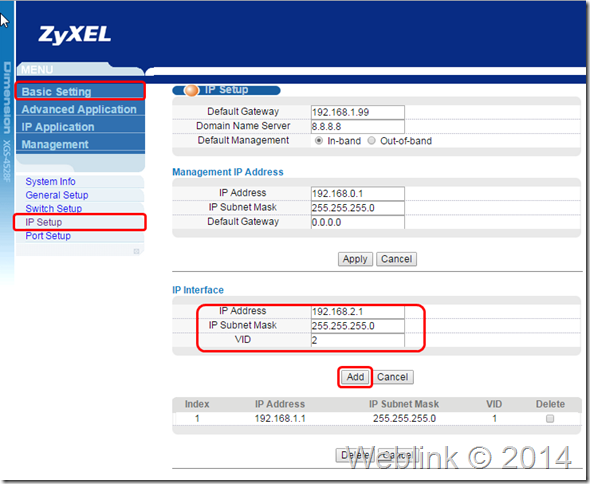

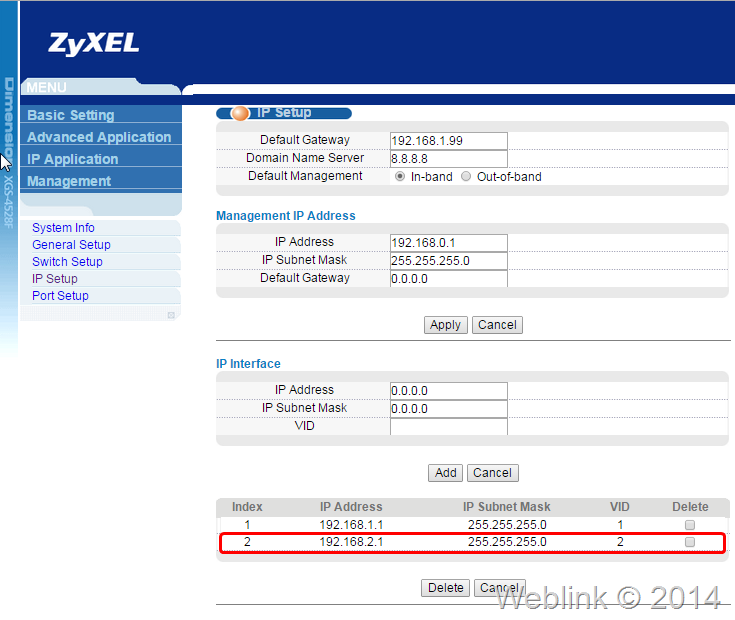

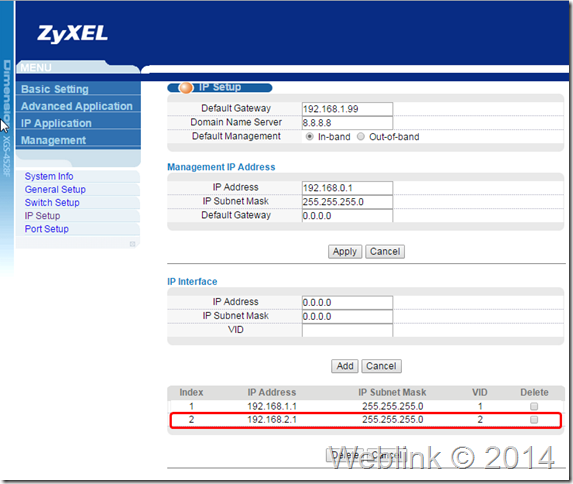

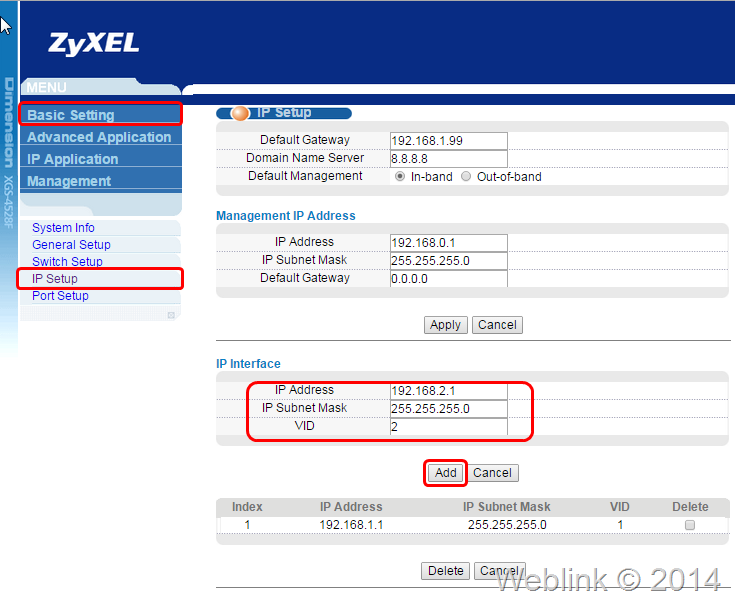

在左方選單點選 Basic Setting，再於左下方的子選單點選IP Setup，會見到IP設定畫面．在IP Interface裡，設定IP Address為192.168.2.1，IP Subnet Mask為255.255.255.0，VID為2，按下Add，參考下圖．
可以見到VLAN2的Interface IP已新增完成；同時請您留意，原有的VLAN1的Interface IP就是我們連入管理的IP，在畫面上可以見到我們先前已設好Default Gateway為192.168.1.99（並已連線到防火牆已可上Internet），也已設好DNS，如下圖．

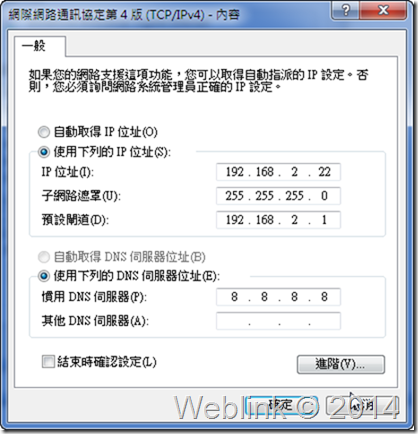

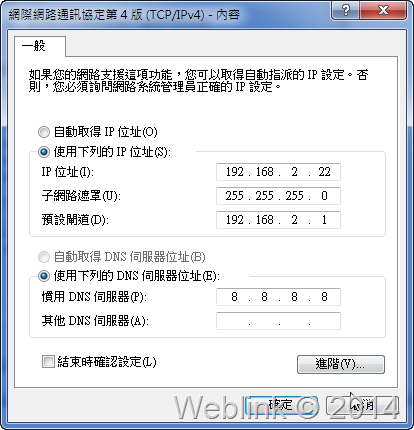

接著我們來測試連線；將電腦的網路線改接到第1埠，設定固定IP為VLAN2的IP，如192.168.2.22；設好子網路遮罩與閘道同VLAN2的Interface IP．以及DNS．

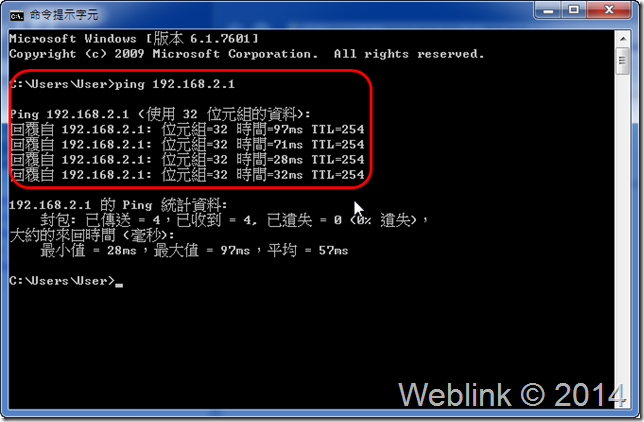

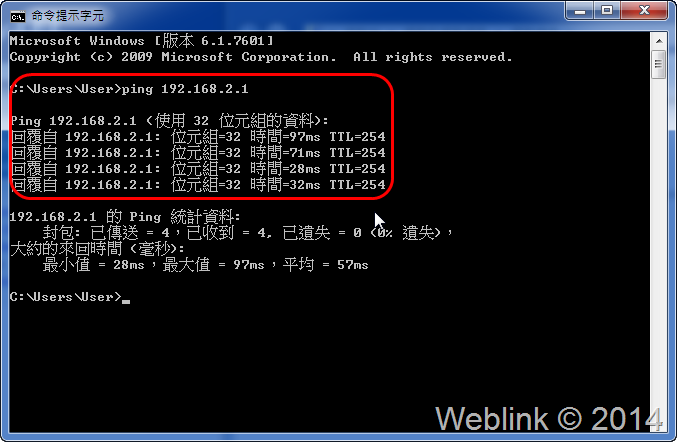

開啟命令提示字元，可以Ping到預設閘道192.168.2.1．

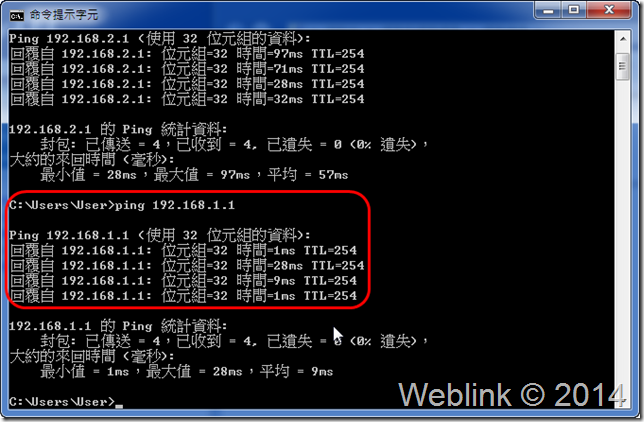

也可以Ping到VLAN1的Gateway 192.168.1.1．
接著要在防火牆上設定Static Route，讓VLAN2的封包回來時送回到VLAN1的Interface IP，這樣送到防火牆以及外網的封包才能順利回到Switch並繞送到VLAN2的設備，參考如下圖的設定．

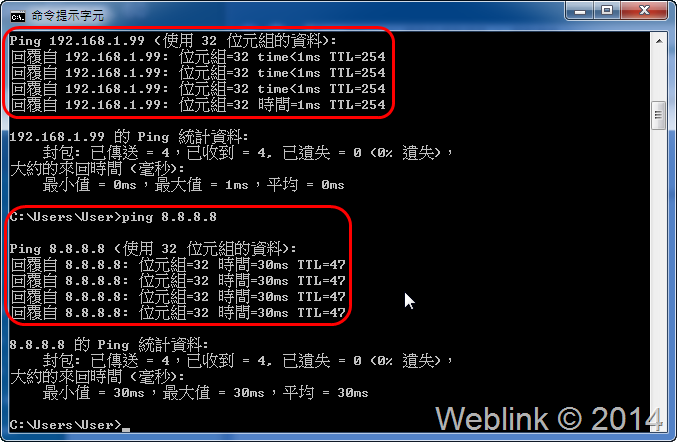

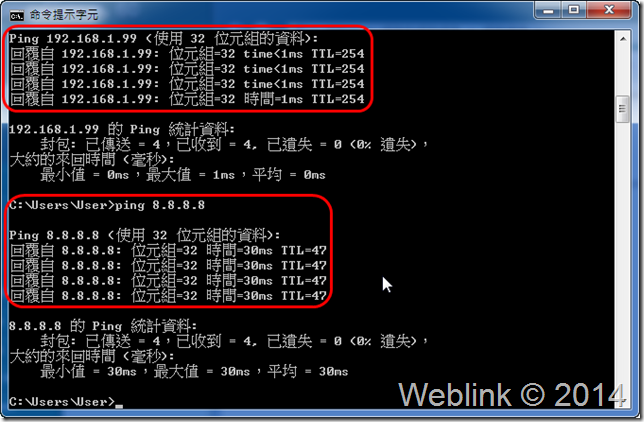

設定完成後，已可順利Ping到防火牆與外網IP．
